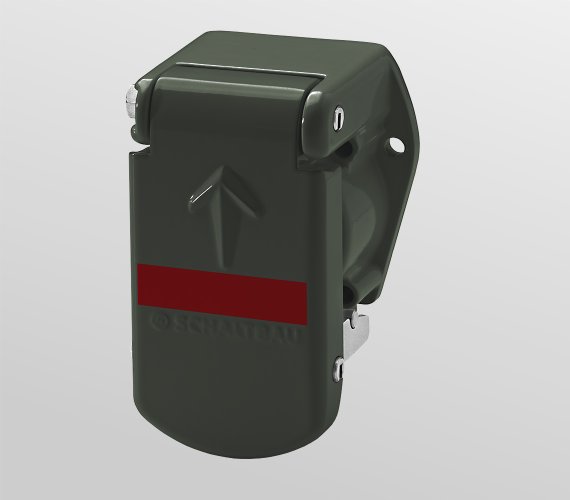

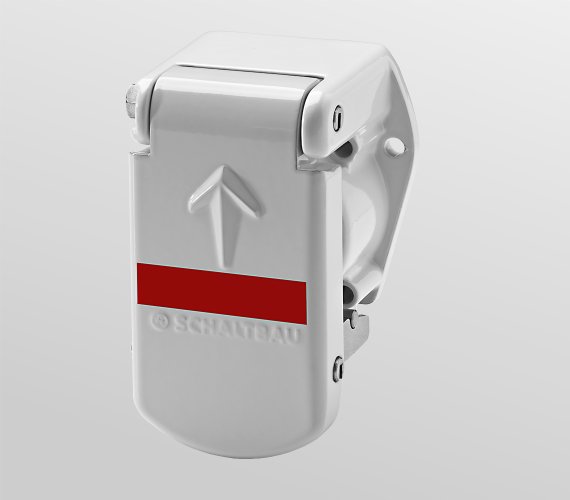

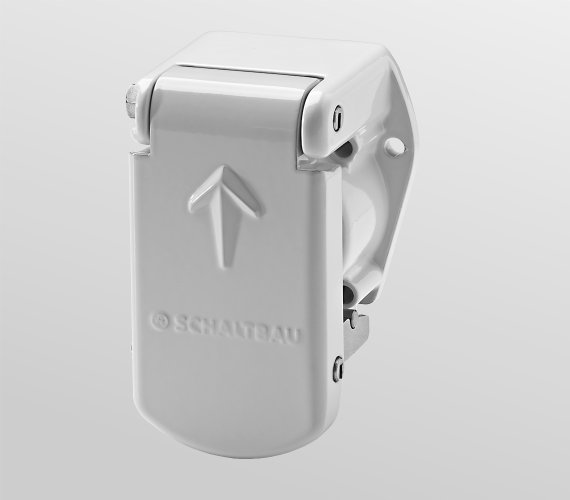

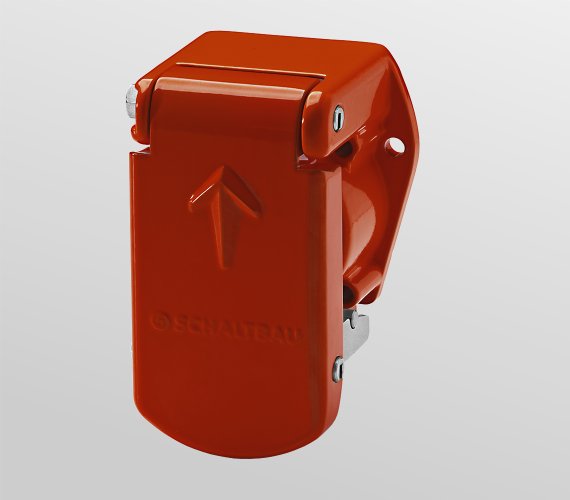

UIC – Межвагонные перемычки согласно UIC 558 VE

Разъём соответствует требованиям UIC 558 VE (до 1994 года: UIC 568VE). Он предназначен для подключения линий дистанционного управления освещением и дверями, а также систем оповещения в пассажирских вагонах и моторвагонных поездах. Кроме того, разъёмы этой серии подходят для передачи двоичных данных, например, по шине CAN .

Компания Schaltbau разработала новую сменную вставку для розетки разъёма UIC558, которая, вероятно, значительно сократит время обслуживания и простоя. Обычно, если во время обслуживания возникает необходимость замены изношенных контактов, приходится обрезать старый кабель, чтобы заменить вставку, а затем подключить к ней новый кабель или, в худшем случае, перемонтировать всю электропроводку железнодорожного подвижного состава. Теперь замена кабеля больше . Достаточно просто заменить сменную вставку розетки. Это можно сделать спереди и снаружи локомотивного депо, и даже без необходимости электрической проверки контактов и проводов разъёма.

Функции

• Разъемный соединитель для неразрушающего разделения вилки и розетки при разъединении двух электрически не разделенных транспортных средств

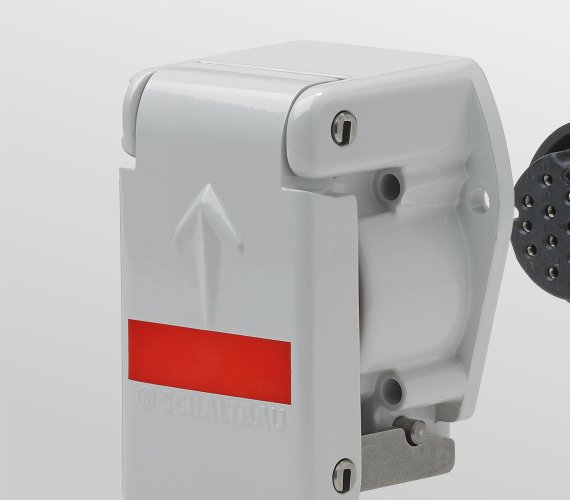

• Сменная вставка с контактами гнезда с обеих сторон
• Нет необходимости в перемонтаже электропроводки рельсового транспортного средства
• Нет необходимости в электрическом тестировании контактов и проводов разъема.
• Повышенная коррозионная стойкость к химическим веществам, в частности к моющим средствам, содержащим кислоты или щелочи
• Рейтинг воспламеняемости по UL94-V0 и EN 45545
• Ключевое соединение предотвращает неправильное соединение разъемов с разъемами, имеющими разные вставки.

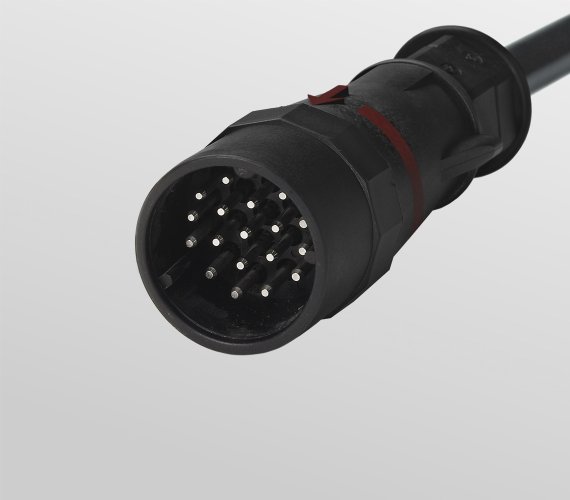

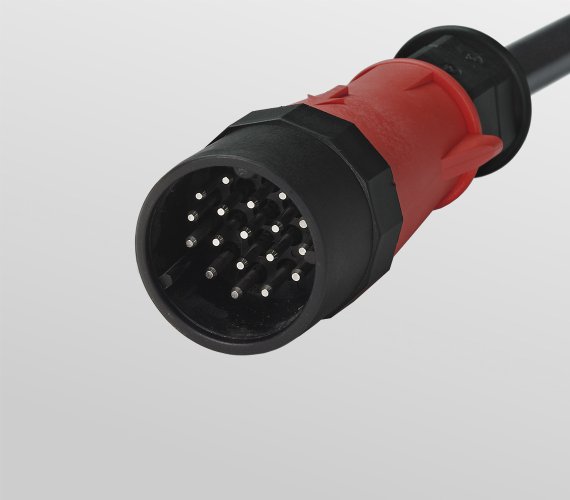

• 13-полюсная вилка, взаимосочленяемая с 18-полюсной розеткой в ​​соответствии

  с UIC 558 VE

Приложения

Соединитель соответствует требованиям UIC 558 VE. Он предназначен для соединения линий, используемых для:

• Дистанционное управление освещением
• Дистанционное управление дверями
• Системы оповещения в пассажирских вагонах и многоцелевых поездах
• Передача двоичных данных

Мы также можем поставлять контактные вставки для специальных применений.
