ZH – Прочные межвагонные перемычки по UIC 552

Разъёмы серии ZH компании Schaltbau полностью соответствуют требованиям UIC 552. Благодаря своей проверенной конструкции эти перемычки уже несколько десятилетий являются стандартной продукцией Schaltbau для железнодорожной отрасли. Перемычки серии

ZH необходимы для всех железнодорожных транспортных средств, используемых в трансграничных железнодорожных перевозках, таких как локомотивы, а также электропоезда и дизель-поезда, оборудованные железнодорожной магистралью.

Функции

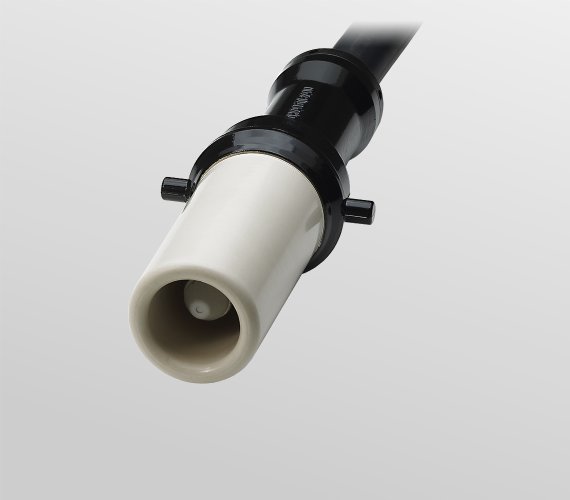

Вилка серии ZH с односторонним или двухсторонним соединительным кабелем:

• Соответствует UIC 552
• Прочный, долговечный литой алюминиевый корпус
• Подключение: высококачественный винтовой контакт, постоянное низкое контактное сопротивление, обжимное соединение, сечение провода 185 мм², заземление: кабель в оболочке, сечение провода 25 мм², соединенный с корпусом вилки
• Сборка штекера: одно- или двухсторонний соединительный кабель различной конструкции и длины.

Функции

Вилка серии ZH с односторонним или двухсторонним соединительным кабелем:

• Соответствует UIC 552
• Прочный, долговечный литой алюминиевый корпус
• Подключение: высококачественный винтовой контакт, постоянное низкое контактное сопротивление, обжимное соединение, сечение провода 185 мм², заземление: кабель в оболочке, сечение провода 25 мм², соединенный с корпусом вилки
• Сборка штекера: одно- или двухсторонний соединительный кабель различной конструкции и длины.

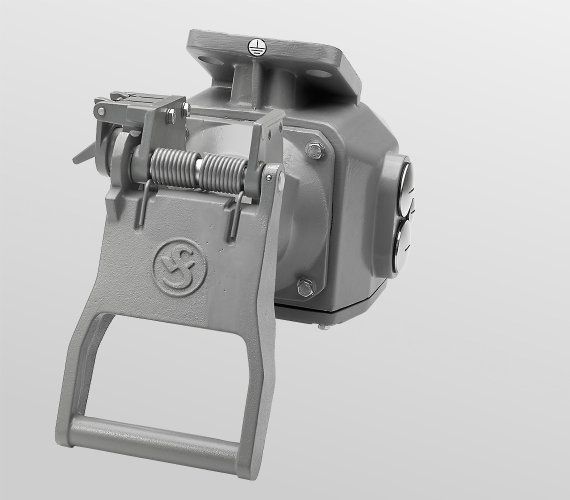

Розетка серии ZH:

• Соответствует UIC 552
• Прочный, долговечный литой алюминиевый корпус, крышка с металлической ручкой
• Подключение: высококачественный винтовой контакт, постоянное низкое контактное сопротивление,

  винтовое соединение с винтом M16, заземление: винтовое соединение M10 сбоку корпуса и монтажной поверхности
• Металлическая защелка, фиксирующая вилку в розетке
• Улучшенная конструкция: один симметричный корпус розетки, может монтироваться как слева, так и справа от кузова транспортного средства, общая клемма для подключения кабелей, входящих слева, справа или сзади, простота монтажа и обслуживания, улучшено уплотнение и дренаж крышки, поверхность корпуса с порошковым покрытием, соответствует BN 918340
• Замок и ключ для монтажа справа или слева
• Дополнительный пилотный контакт для обратной связи, сигнализирующей о подключении вилки
• Повышенная устойчивость к химическим веществам, в частности к

  щелочным или кислотным моющим средствам
• Имеет рейтинг UL94-V0 и соответствует требованиям пожарной безопасности согласно EN 45545.

Фиктивная розетка серии ZH:

• Прочный, долговечный литой алюминиевый корпус
• Предназначен для установки не состыкованных штекеров серии ZH (парковочное положение)
• Замок и ключ
• Заземление: монтажная поверхность

Распределительные коробки серии ZH:

• Прочный, долговечный литой алюминиевый корпус
• Подключение: винтовая клемма или клеммная колодка, заземление: монтажная поверхность или винтовая клемма M12

Приложения

• Тяговые агрегаты и железнодорожные транспортные средства: Перемычки для обеспечения электрических соединений между вагонами поезда, оборудованного поездной линией
